学习核心
- 如何设计一个【网约车】系统？（系统的核心功能）
- 沟通对齐
- ① 需求分析
- 乘客APP：注册（用户）、叫车、支付
- 司机APP：注册（司机）、接单、提现
- ② 请求量分析：参考注册乘客5亿，日活用户5千万，平均每个乘客1.2个订单，日订单量6千万；注册司机5千万，日活司机2千万
- ③ 精准度分析：
- ④ 难点分析：除却一些通用技术的分析，此处关注网约车业务场景中的核心技术：长连接管理、距离算法、派单算法、订单状态模型（金融交易场景常见）
- ① 需求分析
- 整体设计
- ① 服务设计（分层设计）
- 划分乘客APP、司机APP，整合架构梳理核心流程
- ② 存储设计（存储选型）
- ③ 业务设计（业务流程）：基于乘客下单叫车，到司机接单服务一个完整的流程分析
- ① 服务设计（分层设计）
- 要点分析（或难点分析）
- ① 长连接管理：司机APP与平台构建长连接，司机端需接收平台推送通知，且需将位置实时推送给平台
- ② 距离算法：采用Redis的GeoHash算法进行临近计算。考虑到对并发能力的支持，按照地区进一步细化拆分，以降低跳表的大小和单个跳表的并发率
- ③ 派单算法：派单算法的选择取决于很多的因素，例如两点空间距离、行驶距离、乘客周遭司机状态、乘客等待时间等，且需采用写聚合的方式进行批次发单（将一批订单聚合在一起，统一进行派单）。派单的时候需要依赖地理系统进行路径规划，初期可能考虑引入第三方地理系统，后期发展有必要的话还需考虑建设自身的地理系统
- ④ 订单状态模型：订单是最核心的数据，且业务流程是围绕订单展开的，因此要构建订单状态模型以辅助理解完整的订单的生命周期
- 总结陈述
学习资料
🟢【网约车系统】场景核心
网约车的官方定义是：“以互联网技术为依托，构建服务平台，整合供需信息，使用符合条件的车辆和驾驶员，提供非巡游的预约出租汽车服务的经营活动。”通俗地说就是：利用互联网技术平台，将乘客的乘车信息发送给合适的司机，由司机完成接送乘客的服务。网约车包含专车、快车、拼车等多种形式
中国目前网约车用户规模约5亿，思考如何设计一个可支撑目前全部中国用户使用的网约车平台？
🚀【网约车系统】场景实战
1.沟通对齐
此处的沟通对齐方向，主核心方向是需求分析、请求量分析、精准度分析、难点/要点分析，可能还有涉及到其他的一些容量、设计等方面的对齐
① 需求分析
【网约车】系统的核心功能
Udi是一个网约车平台，核心功能是将乘客的叫车订单发送给附近的网约车司机，司机接单后，到上车点接乘客并送往目的地，到达后，乘客支付订单。根据平台的分成比例，司机提取一部分金额作为收益
平台预计注册乘客5亿，日活用户5千万，平均每个乘客1.2个订单，日订单量6千万。平均客单价30元，平台每日总营收18亿元。平台和司机按3：7的比例进行分成，那么平台每天可赚5.4亿元；另外，平台预计注册司机5千万，日活司机2千万
业务流程分析
② 请求量分析
③ 精准度分析
④ 难点/要点分析
2.整体设计（架构设计）
① 服务设计（分层设计）

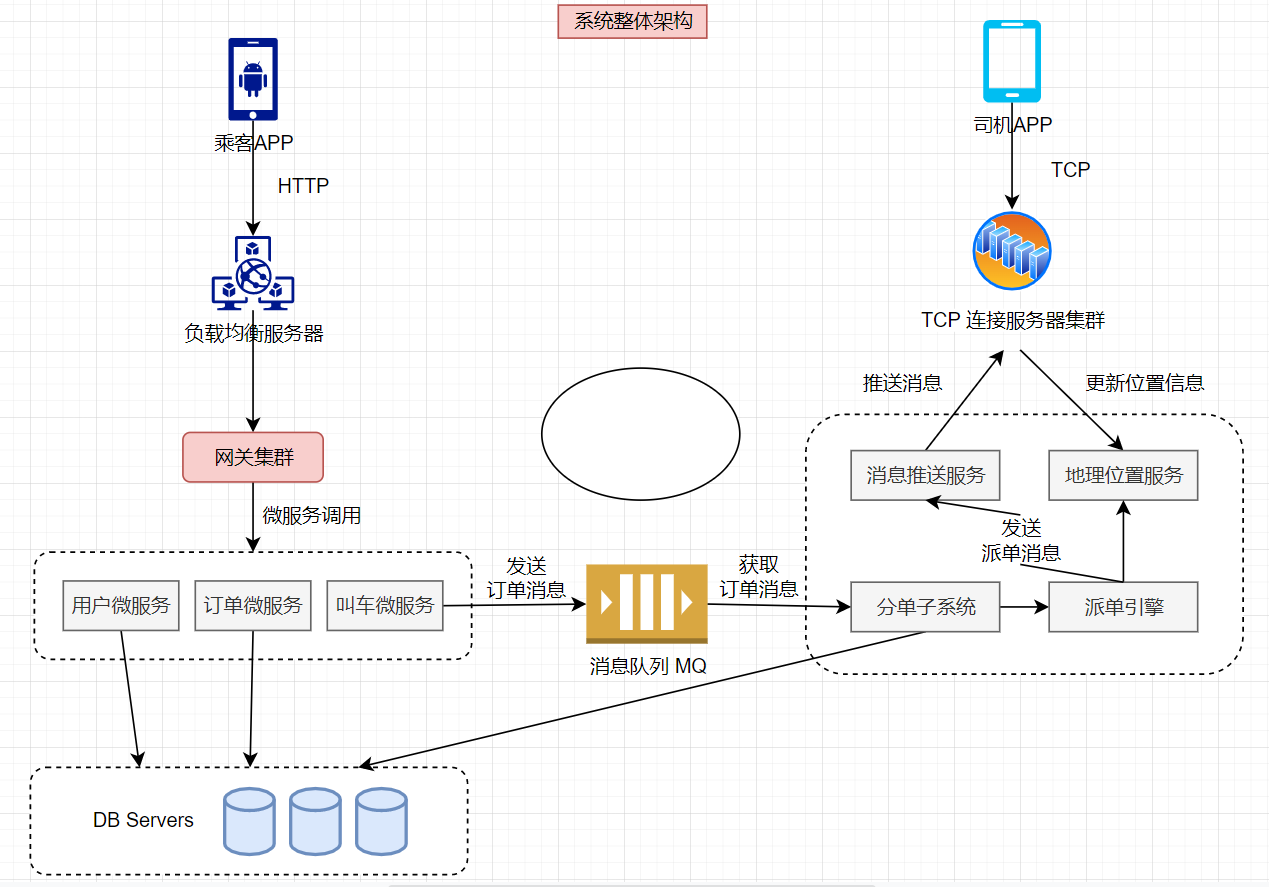

（1）应用设计
网约车平台是共享经济的一种，目的就是要将乘客和司机撮合起来，所以需要开发两个App应用，一个是给乘客的，用来叫车；一个是给司机的，用来接单
- 面向乘客：乘客通过手机APP注册成为用户，随后可在手机上选择出发地和目的地进行叫车
- 请求流程：用户发送HTTP请求，通过负载均衡服务器集群，到达网关集群随后调用相关的微服务完成请求处理
- 叫车请求过程：叫车核心过程分为两部分（创建订单、系统派单）
- ① 创建订单：网关首先调用订单微服务，为用户的叫车请求创建一个订单，订单微服务将订单记录到数据库中，并将订单状态设置为“创建”
- ② 系统派单：然后网关调用叫车微服务，叫车微服务将用户信息、出发地、目的地等数据封装成一个消息，发送到消息队列，等待系统为订单分配司机
- 面向司机：系统的另一部分是面向司机的，司机需要不停将自己的位置信息发送给平台，同时，还需要随时接收来自平台的指令。因此，不同于用户通过HTTP发送请求给平台，司机App需要通过TCP长连接和平台服务器保持通信
- 对于司机端的APP主要包括下述核心功能：
- ① 消息推送：司机端与平台建立长连接，消息推送服务会推送通知到司机端，司机端需要随时接收来自平台的指令
- ② 地理位置更新：司机端需实时更新自己的位置给平台
- 司机App每3秒向平台发送一次当前的位置信息（包括当前车辆经纬度，车头朝向等）。位置信息通过TCP连接到达平台的TCP连接服务器集群，TCP连接服务器集群的作用类似网关，只不过是以TCP长连接的方式向App端提供接入服务。TCP连接服务器将司机的位置信息更新到地理位置服务
- 对于司机端的APP主要包括下述核心功能：
对于上述【叫车流程】中已经写入到消息队列的乘客叫车订单信息，分单子系统作为消息消费者，从消息队列中获取并处理。分单子系统首先将数据库中的订单状态修改为“派单中”，然后调用派单引擎进行派单。派单引擎根据用户的上车出发地点，以及司机上传的地理位置信息进行匹配，选择最合适的司机进行派单。派单消息通过一个专门的消息推送服务进行发送，消息推送服务利用TCP长连接服务器，将消息发送给匹配到的司机，同时分单子系统更新数据库订单状态为“已派单”
② 存储设计（存储选型）
③ 业务设计（业务流程）
3.要点分析
针对网约车系统的详细设计，此处着重关注网约车平台独有的技术特点：长连接管理、派单算法、距离计算、订单状态模型（订单模型是所有交易类应用中非常重要的一个概念）
① 长连接管理
因为司机App需要不断向Udi系统发送当前位置信息，以及实时接收平台推送的派单请求，所以司机App需要和平台保持长连接。因此，选择让司机App和Udi系统直接通过TCP协议进行长连接。
TCP连接和HTTP连接不同。HTTP是无状态的，每次HTTP请求都可以通过负载均衡服务器，被分发到不同的网关服务器进行处理，正如乘客App和服务器的连接那样。也就是说，HTTP在发起请求的时候，无需知道自己要连接的服务器是哪一台。

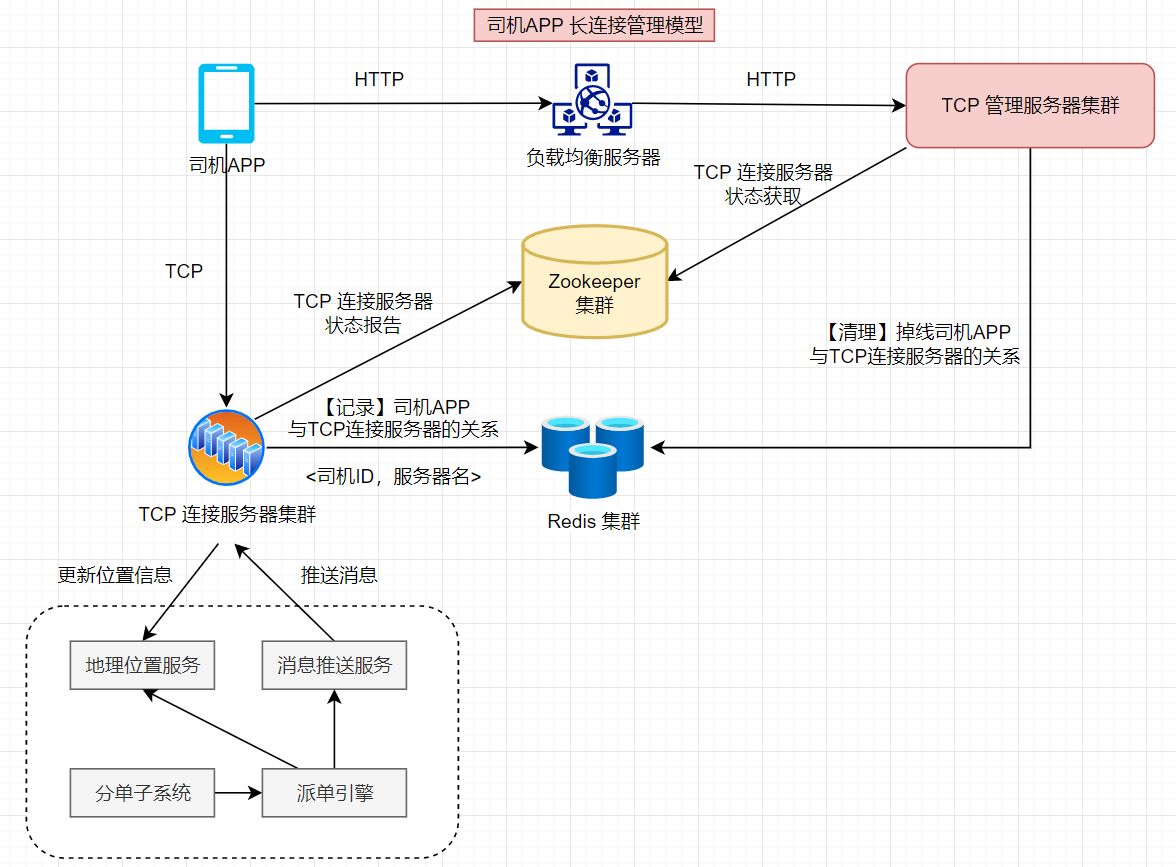

而TCP是长连接，一旦建立了连接，连接通道就需要长期保持，不管是司机App发送位置信息给服务器，还是服务器推送派单信息给司机App，都需要使用这个特定的连接通道。也就是说，司机App和服务器的连接是特定的，司机App需要知道自己连接的服务器是哪一台，而平台给司机App推送消息的时候，也需要知道要通过哪一台服务器才能完成推送。所以，司机端的TCP长连接需要进行专门管理，处理司机App和服务器的连接信息，具体架构如下图
处理长连接的核心是TCP管理服务器集群。司机App会在启动时通过负载均衡服务器，与TCP管理服务器集群通信，请求分配一个TCP长连接服务器。
TCP管理服务器检查ZooKeeper服务器，获取当前可以服务的TCP连接服务器列表，然后从这些服务器中选择一个，返回其IP地址和通信端口给司机App。这样，司机App就可以直接和这台TCP连接服务器建立长连接，并发送位置信息了。
TCP连接服务器启动的时候，会和ZooKeeper集群通信，报告自己的状态，便于TCP管理服务器为其分配连接。司机App和TCP连接服务器建立长连接后，TCP连接服务器需要向Redis集群记录这个长连接关系，记录的键值对是<司机ID, 服务器名>。
当平台收到用户订单，派单引擎选择了合适的司机进行派单时，系统就可以通过消息推送服务给该司机发送派单消息。消息推送服务器通过Redis获取该司机App长连接对应的TCP服务器，然后消息推送服务器就可以通过该TCP服务器的长连接，将派单消息推送给司机App了

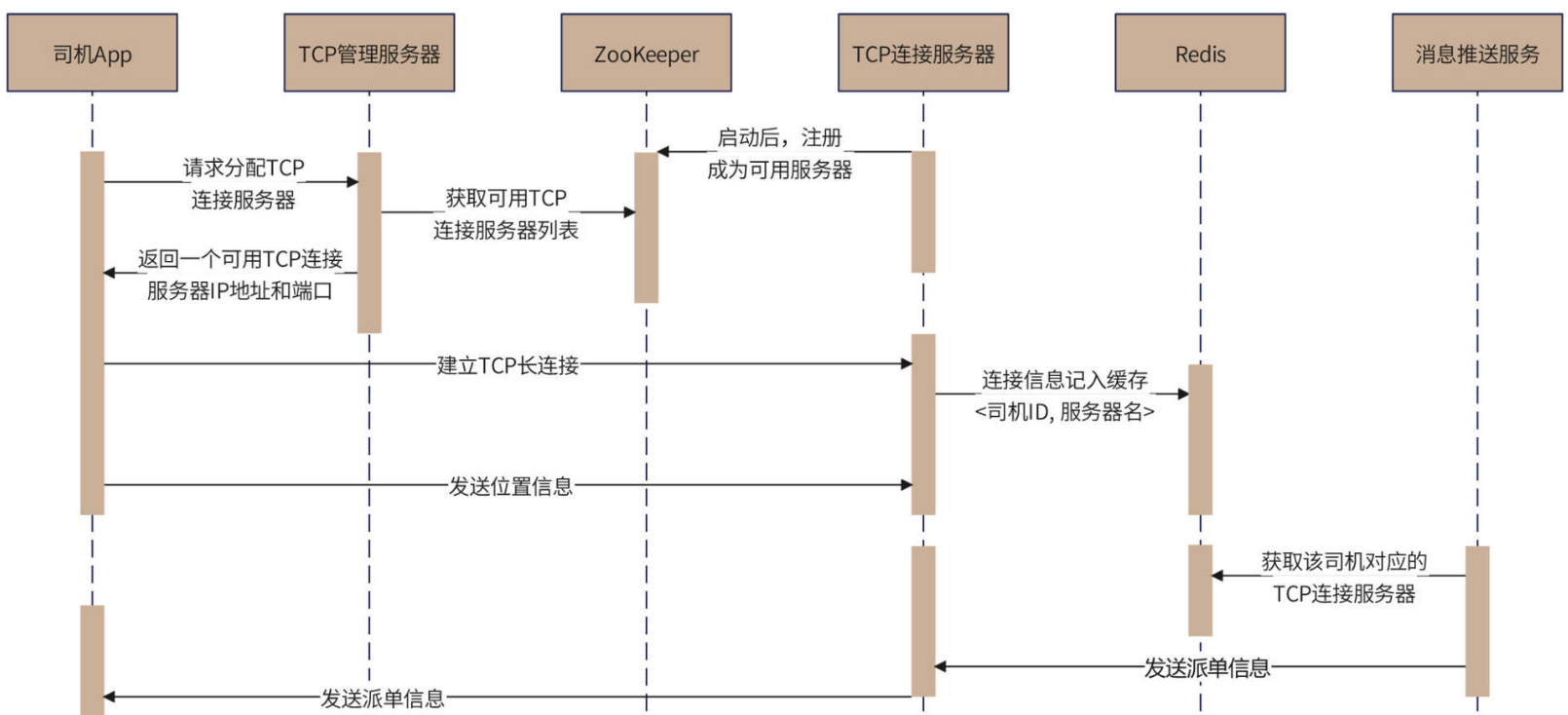

长连接管理的主要时序图分析如下：
如果TCP服务器宕机，那么司机App和它的长连接也就丢失了。司机App需要重新通过HTTP来请求TCP管理服务器为它分配新的TCP服务器。TCP管理服务器收到请求后，一方面返回新的TCP服务器的IP地址和通信端口，一方面需要从Redis中删除原有的<司机ID, 服务器名>键值对，保证消息推送服务不会使用一个错误的连接线路推送消息
② 距离计算
乘客发起一个叫车请求时，平台需要为其寻找合适的司机并进行派单，所谓合适的司机，最主要的因素就是距离。平台采用Redis的GeoHash进行邻近计算。司机的位置信息实时更新到Redis中，并直接调用Redis的GeoHash命令georadius计算乘客的邻近司机。
但是Redis使用跳表存储GeoHash，考虑到日活司机两千万，每3秒更新一次位置信息，平均每秒就需要对跳表做将近7百万次的更新，如此高并发地在一个跳表上更新，是系统不能承受的。所以，需要将司机以及跳表的粒度拆得更小。平台采用以城市作为地理位置的基本单位，也就是说，每个城市在Redis中建立一个GeoHash的key，这样，一个城市范围内的司机存储在一个跳表中。对于北京这样的超级城市，还可以更进一步，以城区作为key，进一步降低跳表的大小和单个跳表上的并发量
③ 派单算法
从距离、时间等成本思考派单算法的优化方向
（1）最短空间距离算法
派单就是寻找合适的司机，而合适的主要因素就是距离，所以最简单的派单算法就是直接通过Redis获取距离乘客上车点最近的空闲网约车即可。但是这种算法效果非常差，因为Redis计算的是两个点之间的空间距离，但是司机必须沿道路行驶过来，在复杂的城市路况下，也许几十米的空间距离行驶十几分钟也未可知。
（2）行驶距离代替空间距离
因此，必须用行驶距离代替空间距离，即平台必须要依赖一个地理系统，对司机当前位置和上车点进行路径规划，计算司机到达上车点的距离和时间
（3）考虑时间因素（最快接到乘客，即考虑乘客等待时间）
事实上，乘客主要关注的是时间，也就是说，派单算法需要从Redis中获取多个邻近用户上车点的空闲司机，然后通过地理系统来计算每个司机到达乘客上车点的时间，最后将订单分配给花费时间最少的司机
如果附近只有一个乘客，那么为其分配到达时间最快的司机就可以了。但如果附近有多个乘客，那么就需要考虑所有人的等待时间了。比如附近有乘客1和乘客2，以及司机X和司机Y。司机X接乘客1的时间是2分钟，接乘客2的时间是3分钟；司机Y接乘客1的时间是3分钟，接乘客2的时间是5分钟。
如果按照单个乘客最短时间选择，给乘客1分配司机X，那么乘客2只能分配司机Y了，乘客总的等待时间就是7分钟。如果给乘客1分配司机Y，乘客2分配司机X，乘客总等待时间就是6分钟。司机的时间就是平台的金钱，显然，后者这样的派单更节约所有司机的整体时间，也能为公司带来更多营收，同时也为整体用户带来更好的体验。
基于上述设计，就不能一个订单一个订单地分别分配司机，而是需要将一批订单聚合在一起，统一进行派单
写聚合：分单子系统收到用户的叫车订单后，不是直接发送给派单引擎进行派单，而是发给一个订单聚合池，订单聚合池里有一些订单聚合桶。订单写完一个聚合桶，就把这个聚合桶内的全部订单推送给派单引擎，由派单引擎根据整体时间最小化原则进行派单。
此处“写完一个聚合桶”，有两种实现方式：一种是【时间限定】（间隔一段时间算写完一个桶），一种是【数量限定】（达到一定数量算写完一个桶）。此处设计可选择【选择间隔3秒写一个桶】
（4）依赖地理系统规划路径
这里需要关注的是，派单的时候需要依赖地理系统进行路径规划。事实上，乘客到达时间和金额预估、行驶过程导航、订单结算与投诉处理，都需要依赖地理系统。平台初期会使用第三方地理系统进行路径规划，但是将来必须要建设自己的地理系统

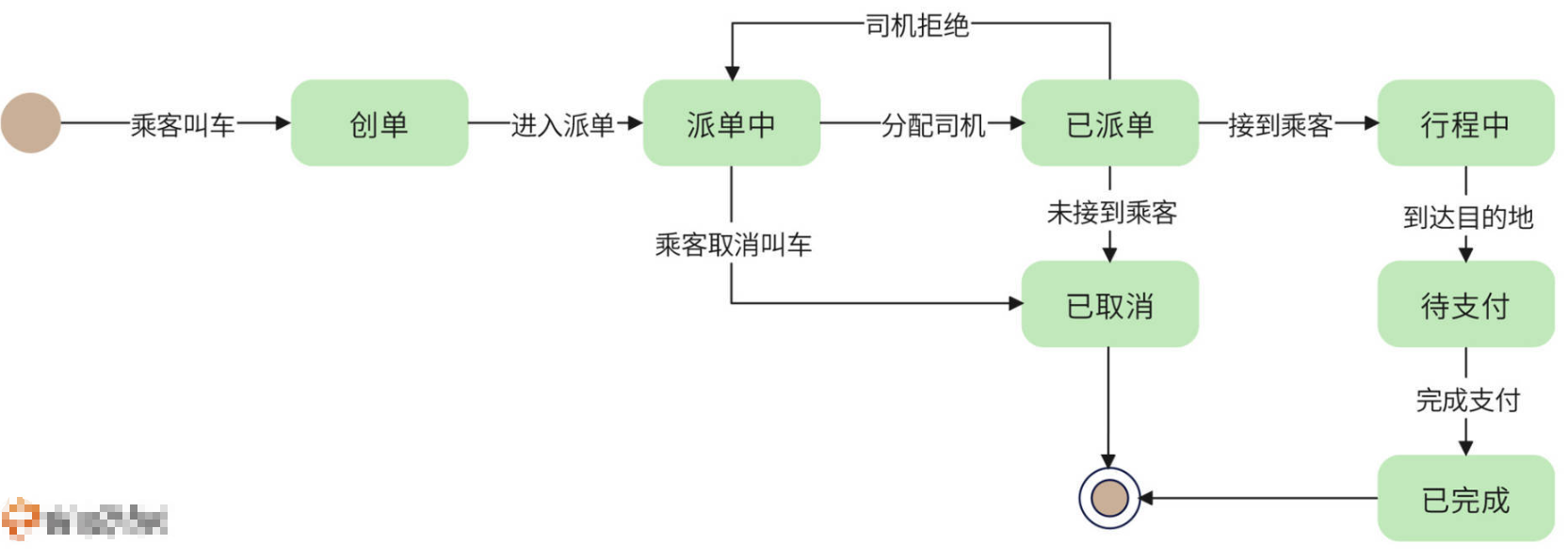

④ 订单状态模型
对于交易型系统而言，订单是其最核心的数据，主要业务逻辑也是围绕订单展开。在订单的生命周期里，订单状态会多次变化，每次变化都是由于核心的业务状态发生了改变，也因此在前面设计的多个地方都提到订单状态。但是这种散乱的订单状态变化无法统一描述订单的完整生命周期，因此设计了订单状态模型
用户叫车后，系统即为其创建一个订单，订单进入“创单”状态。然后该订单通过消息队列进入分单子系统，分单子系统调用派单引擎为其派单，订单状态进入“派单中”。派单引擎分配到司机，一方面发送消息给司机，一方面修改订单状态为“已派单”。
如果司机去接到乘客，订单状态就改为“行程中”；如果司机拒绝接单，就需要为乘客重新派单，订单重新进入消息队列，同时订单状态也改回为“派单中”；如果司机到达上车点，但是联系不到乘客，没有接到乘客，那么订单就会标记为“已取消”。如果在派单中，乘客自己选择取消叫车，订单也进入“已取消”状态。“已取消”是订单的一种最终状态，订单无法再转变为其他状态。
司机到达目的地后，通过App确认送达，订单进入“待支付”状态，等待用户支付订单金额。用户支付后，完成订单生命周期，订单状态为“已完成”。
订单状态模型可以帮助总览核心业务流程，在设计阶段，可以通过状态图发现业务流程不完备的地方，在开发阶段，可以帮助开发者确认流程实现是否有遗漏
4.总结陈述
- 深刻总结
- 要点牵引
- 收尾请教
